Nutzlast
: |
200
kg |
 |
|
|
|

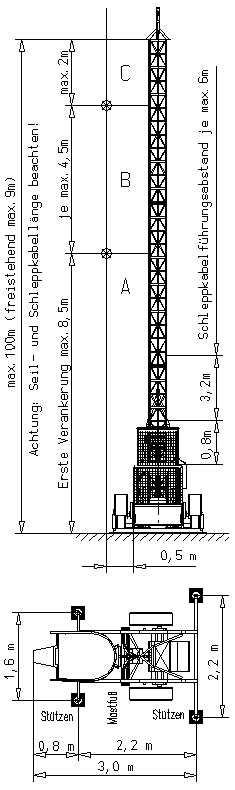

Masthöhe : |
|
|
|
|
freistehend
: |
bis
9 m (Grundausführung) |
|
|
|
verankert
: |
bis
100 m |
|
|
|
Hubhöhe : |
bis
7,15 m bei 9 m Mast |
|
|
|
Mastverlängerung : |
|
|
|
|
Länge
: |
1,5
m |
|
|
|
Gewicht
: |
20 kg |
|
|
|
Verankerungsabstand
: |
4,5 m |
|
|
|
Plattformgrösse : |
0,9 m x 1,1 m |
|
|
|
Standfläche : |
|
|
|
|
ohne
Umwehrung : |
L = 2,2 m; B = 1,7 bis 2,2 m |
|
|
|
mit
Umwehrung : |
L
= 3,5 m; B = 1,9 bis 2,2 m |
|
|
|
Winde : |
|
|
|
|
Zugkraft
: |
340
daN |
|
|
|
Hubgeschwindigkeit
: |
|
|
|
|
Wechselstrommotor
: |
20
m/min. |
|
|
|
Drehstrommotor
: |
28
m/min. |
|
|
|
Seildurchmesser
: |
6,5
mm |
|
|
|
Seillänge
(Grundausf.) : |
25 m (für 12 m Masthöhe) |
|
|
|
Absicherung
(träge) : |
16
Amp. |
|
|
|
Zuleitung
bauseits : |
|
|
|
|
Zuleitungsquerschnitt
|
(bis 50 m Länge) : |
|
|
|
mit
Wechselstrommotor : |
3
x 2,5 qmm |
|
|
|
mit
Drehstrommotor : |
5
x 1,5 qmm |
|
|
|
Transport : |
|
|
|
|
Transportgewicht
: |
|
|
|
|
ohne
Umwehrung : |
620
kg |
|
|
|
mit
Umwehrung : |
700
kg |
|
|
|
Stützlast
: |
50 kg |
|
|
|
Transp.geschwindigkeit
: |
100 km/h |
|
|
|
Transp.länge
(unverkürzt) : |
9,63
bis 9,73 m |
|
|
|
Transp.länge
(verkürzt) : |
6,58
bis 6,68 m |
|
|
|
Transp.breite
: |
1,82
m |
|
|
|
Transp.höhe
(unverkürzt) : |
2,53 m |
|
|
|
Transp.höhe
(verkürzt) : |
2,63 m
|
|
